モジュラーコンベア

【概要】

　電子部品や機械部品、お菓子などの軽搬送から熱処理、乾燥、薬品処理まで、あらゆる製品の生産工程で活用されているコンベアベルト。

　なかでも耐衝撃性、耐磨耗、耐薬品性、非粘着性に優れた特性をもったベルトとして代表的なものが、内部潤滑式構造のポリアセタール製の樹脂製コンベアベルトです。

　弊社では、その樹脂製コンベアベルトを使用しノーテンションで蛇行走行の起こらない安定性に優れたコンベアを開発致しました。

【特長】

【優れた安定性能、蛇行レスを実現】

　通気性、耐蝕・耐酸性に優れたプラスチックベルトの採用により、工業部品・農・水産品、パン、薬品など、様々な種類の搬送物を安心して運ぶ事が出来ます。

　送能力は１ｍ当たり２５ｋｇ。また、樹脂製スプロケットを介した駆動軸直結型の ドライブ方式により、スリップレス、蛇行レスを実現し、静音性にも優れております。

【メンテナンスフリー、安全対策に配慮】

　プラスチックベルトはモジュール構造のため、ベルトの交換もモジュール単位での最小限の対応が可能です。

　特殊な工具がなくても簡単に行う事が出来ます。また、ダイレクトドライブ構造により、 ベルトの調整や給油の必要はございません。

　チェーンを使わない駆動方式やフレーム切断面を内側に向けるなど、安全対策にも 十分に配慮しております。

【型式仕様】

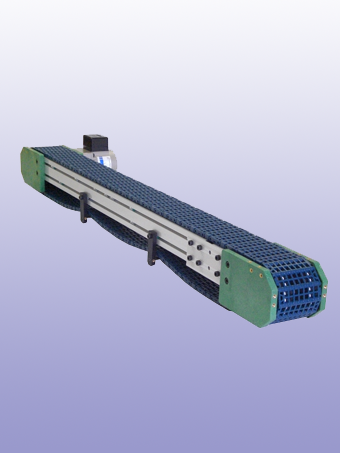

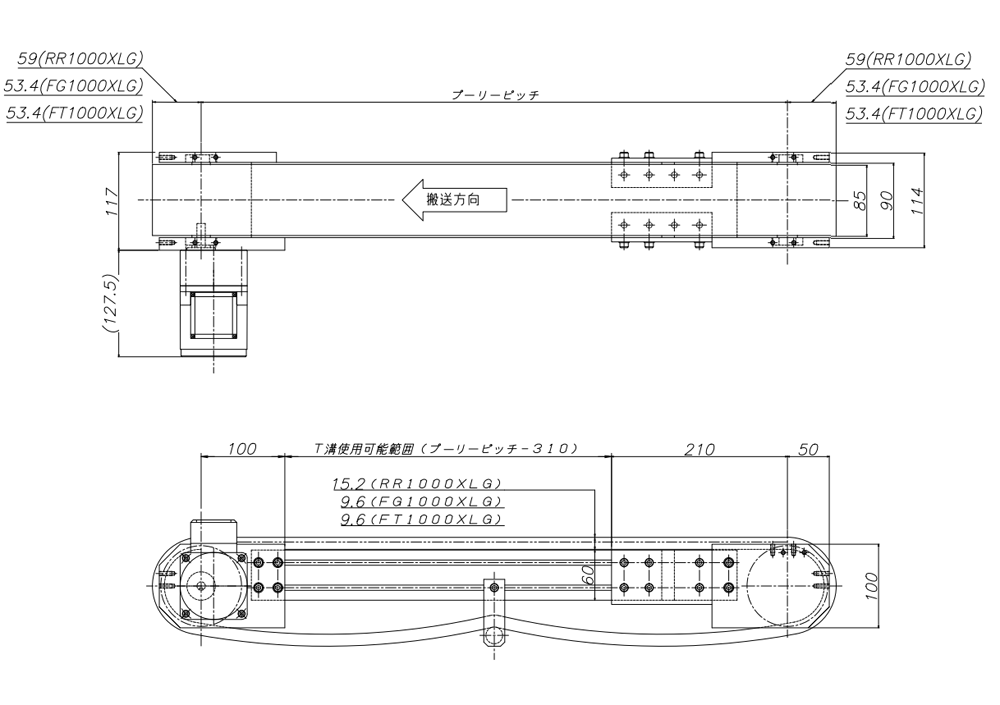

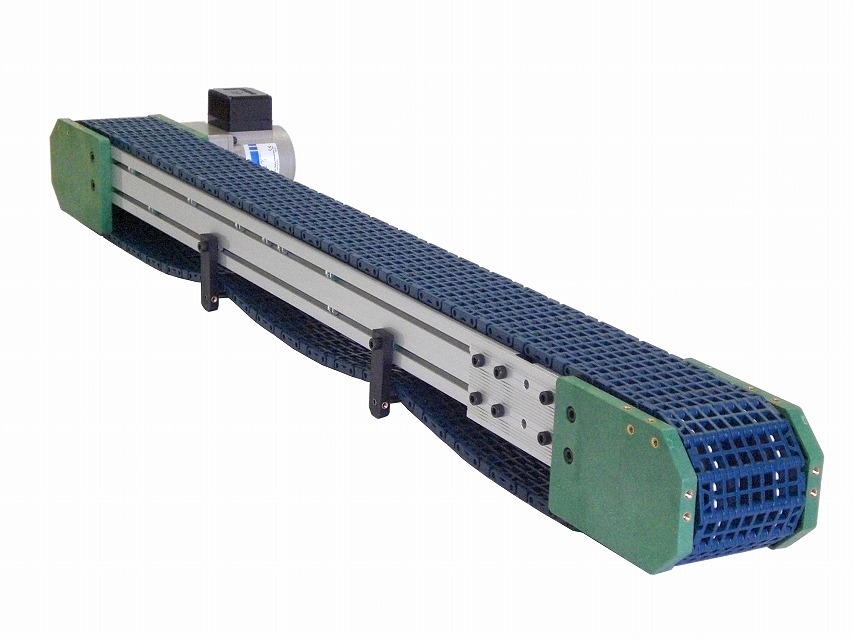

仕様	NR(L)
型番	AMC1-RR1000NR-T225-75
定価	￥198,000（税別）

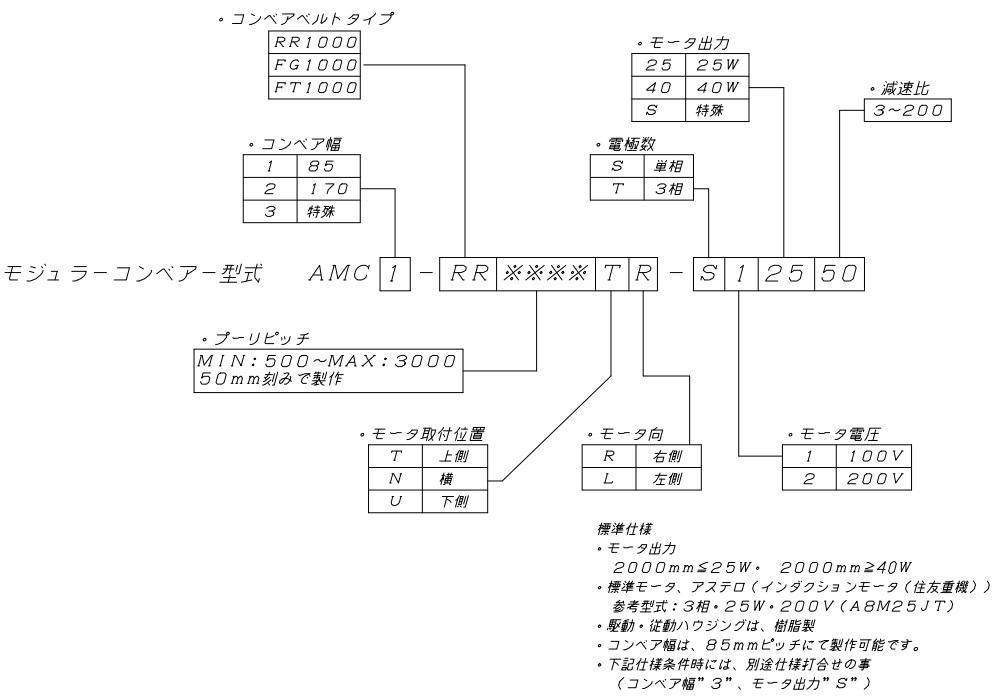

各項目を選択すると、型番のカスタマイズが行えます。
ご希望の構成を選択後、「お問い合わせはこちら」からお問い合わせ下さい。

AMC	1 2	RR FG FT	500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 970 980 990 1000 1010 1020 1030 1040 1050 1060 1070 1080 1090 1100 1110 1120 1130 1140 1150 1160 1170 1180 1190 1200 1210 1220 1230 1240 1250 1260 1270 1280 1290 1300 1310 1320 1330 1340 1350 1360 1370 1380 1390 1400 1410 1420 1430 1440 1450 1460 1470 1480 1490 1500 1510 1520 1530 1540 1550 1560 1570 1580 1590 1600 1610 1620 1630 1640 1650 1660 1670 1680 1690 1700 1710 1720 1730 1740 1750 1760 1770 1780 1790 1800 1810 1820 1830 1840 1850 1860 1870 1880 1890 1900 1910 1920 1930 1940 1950 1960 1970 1980 1990 2000 2010 2020 2030 2040 2050 2060 2070 2080 2090 2100 2110 2120 2130 2140 2150 2160 2170 2180 2190 2200 2210 2220 2230 2240 2250 2260 2270 2280 2290 2300 2310 2320 2330 2340 2350 2360 2370 2380 2390 2400 2410 2420 2430 2440 2450 2460 2470 2480 2490 2500 2510 2520 2530 2540 2550 2560 2570 2580 2590 2600 2610 2620 2630 2640 2650 2660 2670 2680 2690 2700 2710 2720 2730 2740 2750 2760 2770 2780 2790 2800 2810 2820 2830 2840 2850 2860 2870 2880 2890 2900 2910 2920 2930 2940 2950 2960 2970 2980 2990 3000	N	R L	S T	1 2	25 40	50 75 100 125

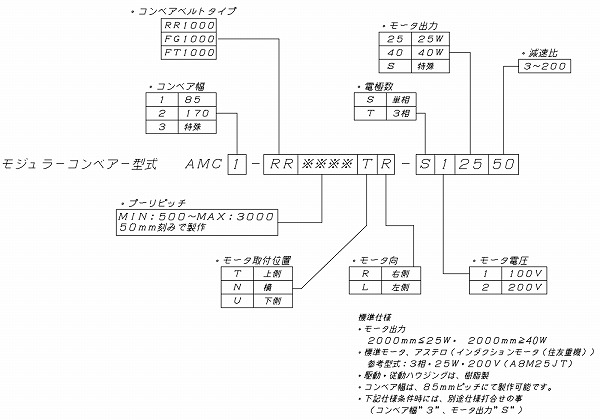

基本	ベルト幅	ベルト タイプ	プーリー ピッチ	モータ 取付位置	モータ向	電極数	モータ 電圧	モータ 出力	減速比
	1:85 2:170 ※1	RR FG FT	Min:500 Max:3000 10mm刻みで製作	T:上側 N:横 U:下側	R:右側 L:左側	S:単相 T:3相	1:100V 2:200V	25:25W 40:40W ※2	50:1/50 75:1/75 100:1/100 125:1/125

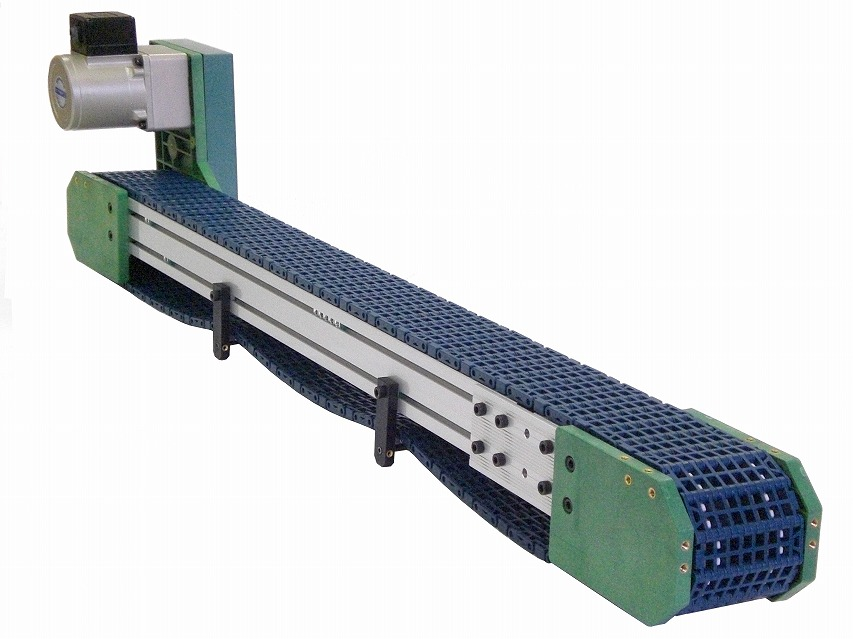

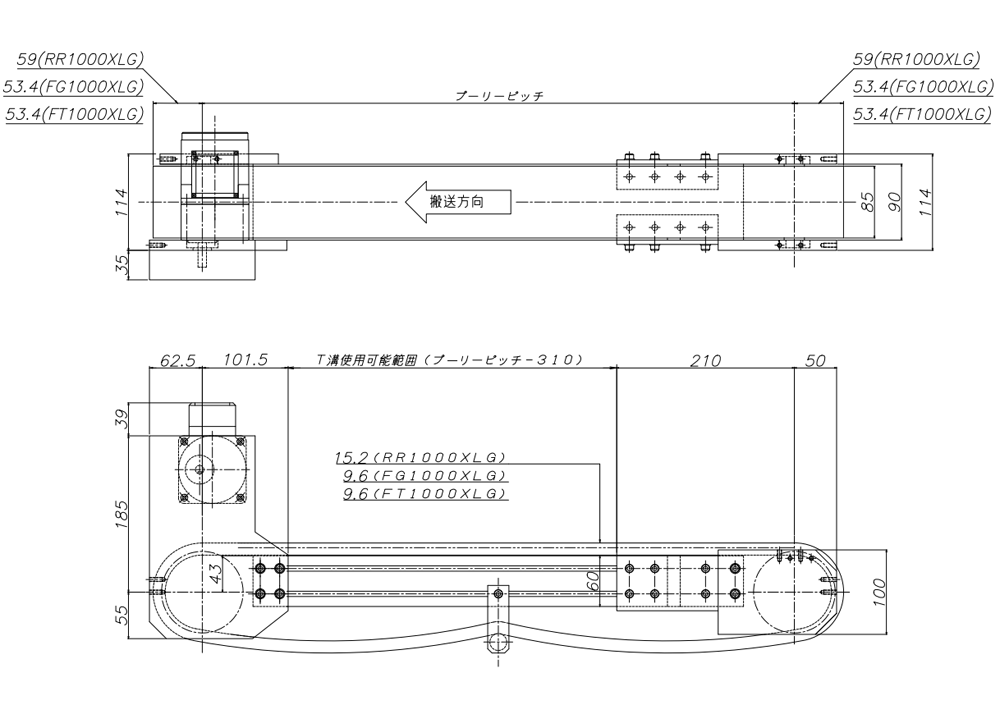

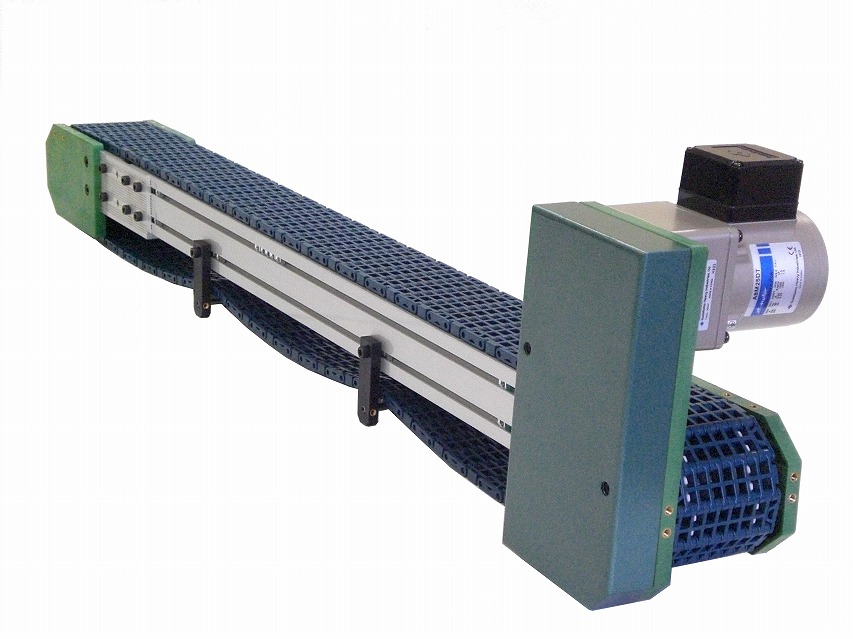

仕様	TR(L)
型番	AMC1-RR1000TR-T225-75
定価	￥213,000（税別）

各項目を選択すると、型番のカスタマイズが行えます。
ご希望の構成を選択後、「お問い合わせはこちら」からお問い合わせ下さい。

AMC	1 2	RR FG FT	500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 970 980 990 1000 1010 1020 1030 1040 1050 1060 1070 1080 1090 1100 1110 1120 1130 1140 1150 1160 1170 1180 1190 1200 1210 1220 1230 1240 1250 1260 1270 1280 1290 1300 1310 1320 1330 1340 1350 1360 1370 1380 1390 1400 1410 1420 1430 1440 1450 1460 1470 1480 1490 1500 1510 1520 1530 1540 1550 1560 1570 1580 1590 1600 1610 1620 1630 1640 1650 1660 1670 1680 1690 1700 1710 1720 1730 1740 1750 1760 1770 1780 1790 1800 1810 1820 1830 1840 1850 1860 1870 1880 1890 1900 1910 1920 1930 1940 1950 1960 1970 1980 1990 2000 2010 2020 2030 2040 2050 2060 2070 2080 2090 2100 2110 2120 2130 2140 2150 2160 2170 2180 2190 2200 2210 2220 2230 2240 2250 2260 2270 2280 2290 2300 2310 2320 2330 2340 2350 2360 2370 2380 2390 2400 2410 2420 2430 2440 2450 2460 2470 2480 2490 2500 2510 2520 2530 2540 2550 2560 2570 2580 2590 2600 2610 2620 2630 2640 2650 2660 2670 2680 2690 2700 2710 2720 2730 2740 2750 2760 2770 2780 2790 2800 2810 2820 2830 2840 2850 2860 2870 2880 2890 2900 2910 2920 2930 2940 2950 2960 2970 2980 2990 3000	T	R L	S T	1 2	25 40	50 75 100 125
基本	ベルト幅	ベルト タイプ	プーリー ピッチ	モータ 取付位置	モータ向	電極数	モータ 電圧	モータ 出力	減速比
	1:85 2:170 ※1	RR FG FT	Min:500 Max:3000 10mm刻みで製作	T:上側 N:横 U:下側	R:右側 L:左側	S:単相 T:3相	1:100V 2:200V	25:25W 40:40W ※2	50:1/50 75:1/75 100:1/100 125:1/125

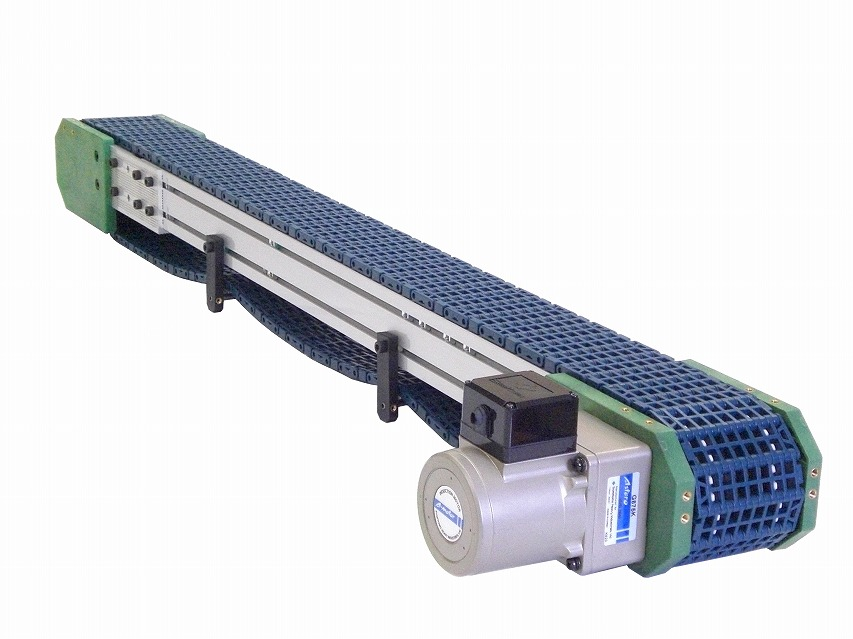

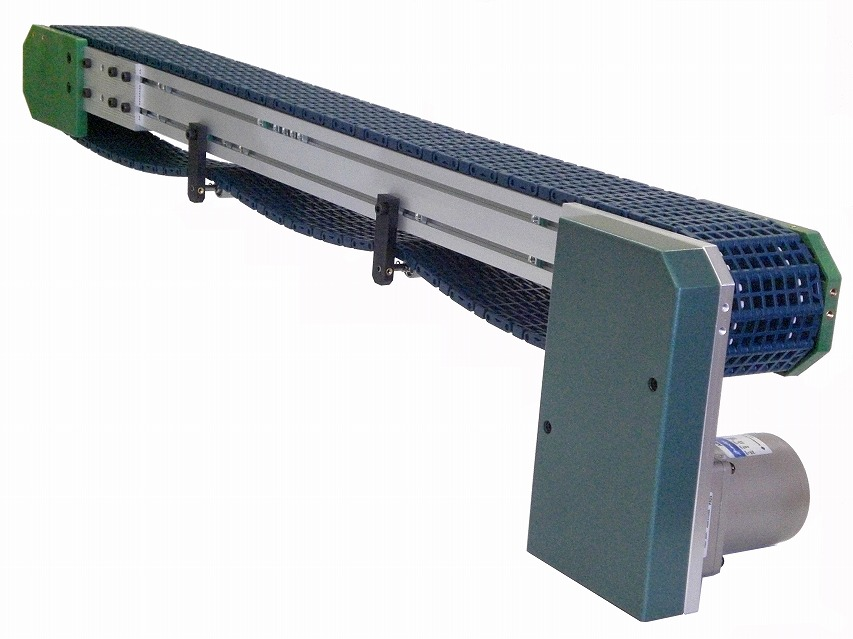

仕様	UR(L)
型番	AMC1-RR1000UR-T225-75
定価	￥223,000（税別）

各項目を選択すると、型番のカスタマイズが行えます。
ご希望の構成を選択後、「お問い合わせはこちら」からお問い合わせ下さい。

AMC	1 2	RR FG FT	500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700 710 720 730 740 750 760 770 780 790 800 810 820 830 840 850 860 870 880 890 900 910 920 930 940 950 960 970 980 990 1000 1010 1020 1030 1040 1050 1060 1070 1080 1090 1100 1110 1120 1130 1140 1150 1160 1170 1180 1190 1200 1210 1220 1230 1240 1250 1260 1270 1280 1290 1300 1310 1320 1330 1340 1350 1360 1370 1380 1390 1400 1410 1420 1430 1440 1450 1460 1470 1480 1490 1500 1510 1520 1530 1540 1550 1560 1570 1580 1590 1600 1610 1620 1630 1640 1650 1660 1670 1680 1690 1700 1710 1720 1730 1740 1750 1760 1770 1780 1790 1800 1810 1820 1830 1840 1850 1860 1870 1880 1890 1900 1910 1920 1930 1940 1950 1960 1970 1980 1990 2000 2010 2020 2030 2040 2050 2060 2070 2080 2090 2100 2110 2120 2130 2140 2150 2160 2170 2180 2190 2200 2210 2220 2230 2240 2250 2260 2270 2280 2290 2300 2310 2320 2330 2340 2350 2360 2370 2380 2390 2400 2410 2420 2430 2440 2450 2460 2470 2480 2490 2500 2510 2520 2530 2540 2550 2560 2570 2580 2590 2600 2610 2620 2630 2640 2650 2660 2670 2680 2690 2700 2710 2720 2730 2740 2750 2760 2770 2780 2790 2800 2810 2820 2830 2840 2850 2860 2870 2880 2890 2900 2910 2920 2930 2940 2950 2960 2970 2980 2990 3000	U	R L	S T	1 2	25 40	50 75 100 125
基本	ベルト幅	ベルト タイプ	プーリー ピッチ	モータ 取付位置	モータ向	電極数	モータ 電圧	モータ 出力	減速比
	1:85 2:170 ※1	RR FG FT	Min:500 Max:3000 10mm刻みで製作	T:上側 N:横 U:下側	R:右側 L:左側	S:単相 T:3相	1:100V 2:200V	25:25W 40:40W ※2	50:1/50 75:1/75 100:1/100 125:1/125

※1 コンベアベルトは85,170以外に85ｍｍ毎に幅広仕様を選択いただけます。その場合は別途御見積にて承ります。（ベルトの種類・仕様につきましては下記モジュラーベルト資料をご参照下さい）
※2 モーター出力は25W,40W以外にも選択いただけます。その場合は別途御見積にて承ります。
※ その他、オイルパン等のオプションもごさいます。お問合せ下さい。
※ モジュラーコンベアは組立済での出荷になりますが、キットでの販売も受け付けております。

モジュラーベルト

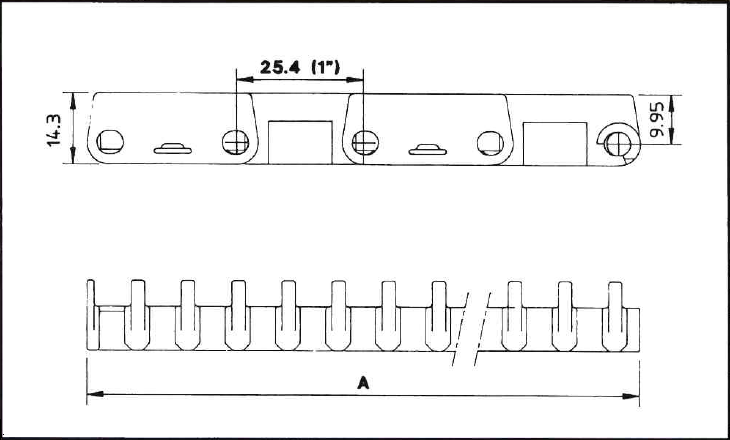

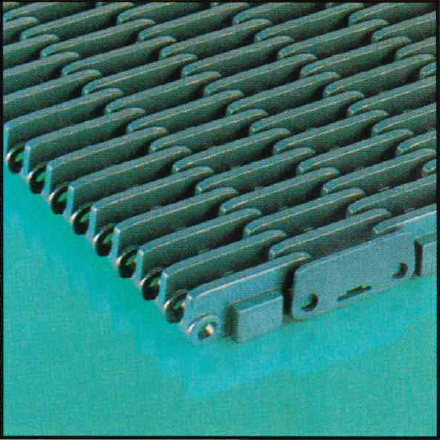

RR1000

ピッチ	25.4mm＝1インチ
オープン・エリア	40％
バックベント最小半径	50mm
ベルト材質	ポリアセタール(グリーン)
クリップ材質	ポリアセタール(グリーン)
温度範囲(乾)	4℃～80℃
温度範囲(湿)	4℃～65℃
(公称)ベルト強力(21℃)	22kN/m(2245kgf/m)
質量	7.95KG/㎡

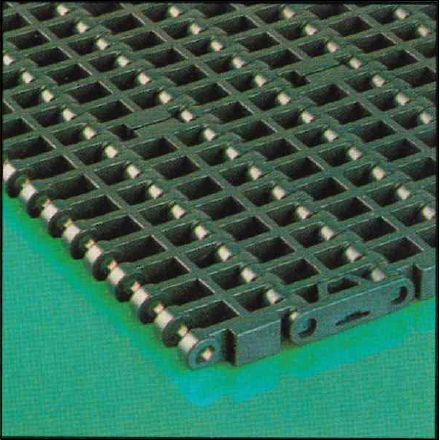

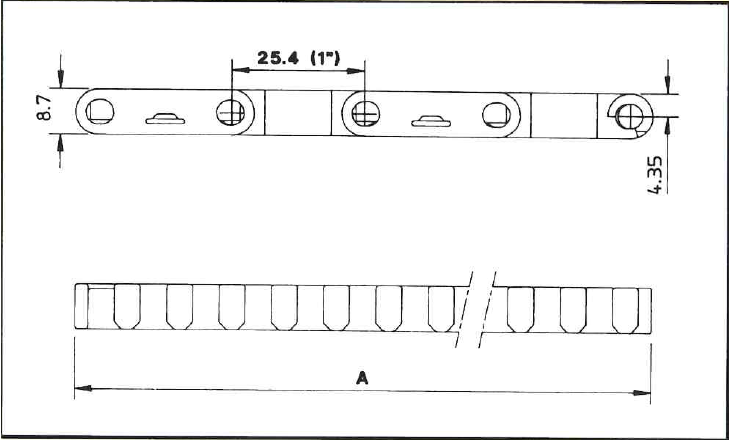

FG1000

ピッチ	25.4mm＝1インチ
オープン・エリア	40％
バックベント最小半径	25mm
ベルト材質	ポリアセタール(グリーン)
クリップ材質	ポリアセタール(グリーン)
温度範囲(乾)	4℃～80℃
温度範囲(湿)	4℃～65℃
(公称)ベルト強力(21℃)	22kN/m(2245kgf/m)
質量	5.40KG/㎡

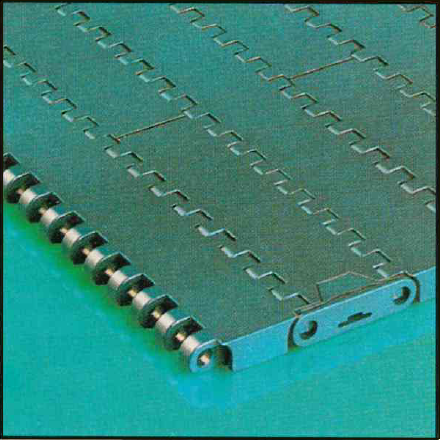

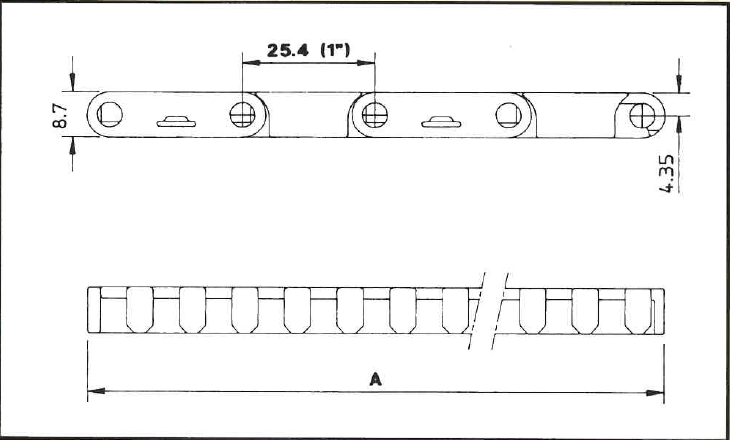

FT1000

ピッチ	25.4mm＝1インチ
バックベント最小半径	30mm
ベルト材質	ポリアセタール(グリーン)
クリップ材質	ポリアセタール(グリーン)
温度範囲(乾)	4℃～80℃
温度範囲(湿)	4℃～65℃
(公称)ベルト強力(21℃)	22kN/m(2245kgf/m)
質量	6.50KG/㎡
